11月10日，在12臺600噸連續千斤頂3小時作業后，由長江沿岸鐵路集團四川有限公司建設、中鐵二院勘察設計、中鐵大橋局施工的成渝中線高鐵控制性工程，簡陽沱江特大橋主梁順利合龍。至此，全橋?qū)崿F(xiàn)合龍。11月10日上午，中央電視臺《新聞直播間》欄目對大橋合龍進行了直播報道。

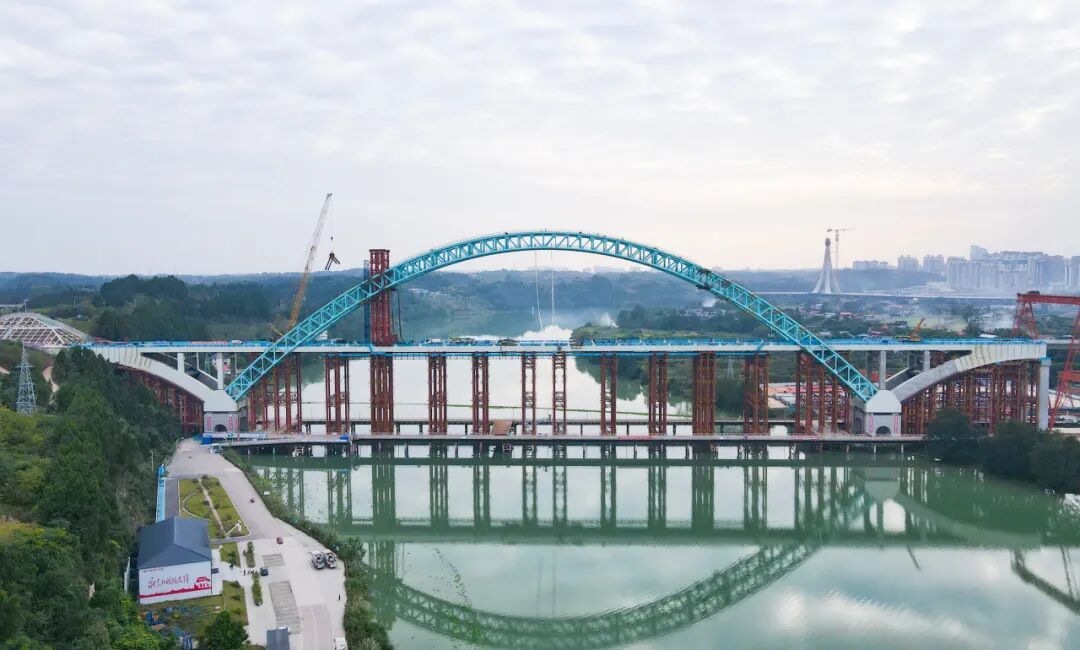

簡陽沱江特大橋位于四川省簡陽市石鐘鎮，是世界最大跨度無推力組合拱橋，全長1252米。主橋上部結構為主跨：320米中承式鋼管混凝土拱橋，邊跨：72米鋼箱-混凝土混合箱拱。

1

地質資料顯示，沱江橋重慶岸為陡坡地形，若橋位采用斜拉橋方案，則會引起挖方設梁或抬高線路縱坡，不利于生態環境保護；沱江兩岸基巖以泥巖和砂巖為主，地基無法承受巨大水平推力，常規推力拱橋很難適用，為此，該橋采用了飛燕式雙排支座無推力拱橋結構體系，在該結構體系下深化研究后又創新設計了“鋼箱-混凝土混合邊拱+鋼管混凝土主拱+雙邊箱鋼梁兼做系桿”組合結構拱橋。

“無推力”組合結構，即通過內部結構（即鋼主梁）將拱腳產生的巨大水平推力相互抵消，不對橋墩或地基產生水平推力，解決了地基無法承受巨大水平推力的難題。

這一全新設計讓大橋如同“巨弓”橫跨沱江，形成“無推力”自平衡穩定結構，在均衡安全性、經濟性和施工可行性上實現了"最優解"，為世界橋梁建設提供新范本。

主拱提升合龍是全橋建設難度最高、風險最大的工序。

主拱重2200噸、長174米、提升21.7米，提升過程中拱肋4吊點高差不能超過20毫米，堪比“空中繡花”。建設團隊引入自動化監控、數字化管理平臺，應用虛擬拼裝技術，反復模擬演練，實時采集受力與位移數據，精準提升速度與姿態，確保合龍精度達標。

施工中，主拱提升到焊接點時，最高處距江面達103米。8名電焊工同時施焊，在數字化管理平臺監控下精準焊接32個環口，最終實現合龍精準度與模擬結果高度一致。

實現沱江特大橋無推力結構狀態的關鍵，是主梁張拉合龍后，主梁與邊拱形成整體，上部結構保持內力自平衡。

主梁采用5000噸級水平張拉措施強迫合龍，通過6次主動張拉完成橋梁結構受力體系轉換，使無推力組合拱橋設計從理論、圖紙變成了現實。該類型橋梁結構屬世界首創。

為達到極高精度的要求，施工團隊研發了施工監測信息化系統，整合BIM數字孿生技術、智能張拉系統和高精度監測儀器，把拱座位移、主拱姿態、張拉頂力、張拉行程等關鍵數據都納入監測范圍，通過傳感器實時反饋數據，動態調整施工參數，實現了張拉過程的信息化、智能化管控，最終合龍口精準對接，誤差控制在毫米級。

成渝中線高鐵建成后，將與西安至成都、鄭州至重慶等已運營高鐵，以及西寧至成都、成都至達州至萬州等在建高鐵連通，不僅能讓成渝地區路網結構更完善，還能進一步壓縮成渝兩地旅行時間，極大便利沿線群眾出行，對助力成渝地區雙城經濟圈建設、形成西部大開發新格局具有十分重要的意義。

?????

圖文｜冉建周

來源｜六分公司成渝中線項目 設計分公司
